苹果 Apple Mac & Macbook 电脑外接大屏幕的显示器更新频率与分辨率问题探讨

最近买了一台大屏幕回来作为苹果电脑 Apple Macbook Pro 的外接屏幕，却给屏幕分辨率和更新频率的问题搞得一个头两个大，后来才发现是苹果自家的硬件规格问题，因此我在研究过相关技术后特别整理在本文中作为纪录。

先说结论，苹果 Apple Macbook 2015 early 系统本身初始设计就不支持高分辨率的高更新频率，因此在外接大屏幕时本来就有著先天不良的体质，想要获得锐利的画质需要多费一番精力，而在 2016 年版本后的 Macbook 则在硬件规格上做了改进，可以比较简单的达到 4K 60Hz 画质。

在苹果官方网站上有一篇文章《在 Mac 上搭配使用 4K 显示器、5K 显示器和 Ultra HD 电视》将 Apple 旗下可使用外接 4K 显示器、5K 显示器和 Ultra HD 电视的电脑做了份整理，包括：

• MacBook Pro（Retina，2013 年末）和后续机型
• Mac Pro（2013 年末）
• iMac（27 英寸，2013 年末）和后续机型
• Mac mini（2014 年末）
• MacBook Air（2015 年初）和后续机型
• MacBook（Retina，12 英寸，2015 年初）和后续机型

只要你的电脑是上述机型或是后续新机种，就能外接高分辨率的屏幕，无论是27吋还是43吋屏幕都能使用并且支持该屏幕的分辨率（例如 4K 为 3840 x 2160）。

虽然知道自己的电脑能外接大屏幕是不错的消息，不过却也有一坏消息，那就是 Apple Macbook Pro 的 HDMI 连接埠只支持到 1.4 版本，因此在高分辨率下只支持如下更新频率：

• 1080p，更新频率支持 60 Hz（例如 Apple Macbook Pro 2015 Early）。
• 3840 x 2160，更新频率最高支持 30 Hz
• 4096 x 2160，更新频率最高支持 24 Hz。（不支持镜像输出功能）

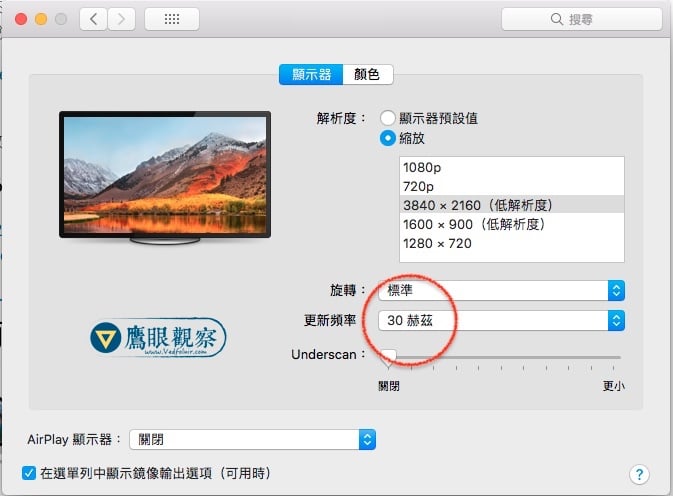

Apple Macbook 分辨率（更新频率）

更新频率低所造成的缺点也是相当显见的，首先就是最常被人诟病和分辨率搭配不良导致的字体显示模糊、图形位移失真与屏幕闪烁问题。事实上在 30Hz 频率下工作，许多国外的研究报告已经指出会因为光源晃动与不连贯性，长时间下来容易产生偏头痛与眼睛疲劳等文明疾病。

如果非要上 4K、60 Hz，需要符合 DisplayPort 1.2 连接线（简称 DP 1.2）或 HDMI 2.0 两个条件之一，便可达到完整的高分辨率、高更新频率画质。当然再高也只有 60 Hz，想要更高更新频率由于极度消耗硬件效能，因此大多只能在桌机的独立显示卡中找到相关功能。

为此，官方推荐可使用HDMI Premium Certified（优质认证）连接线和第三方厂商推出的 USB-C 对 Display Port／HDMI 2.0 转接器[i, ii]，就能在 2016 年以后版本的 Macbook 中透过 HDMI 使用 60 Hz 更新频率。

另外，近年较新的 Thunderbolt 连接埠同时也支持原生 DisplayPort 输出（例如 2015 年以后的 Macbook 笔记型电脑），可使用「USB-C Digital AV 多埠转接器[iii]」作为外接屏幕连接使用，不过这和市面上多数产品一样仍然无法支持到最高分辨率的 60Hz 更新频率，有些厂商产品只说自己支持 4K 却完全不提 60Hz 的就要小心，请务必选择正确的 Thunderbolt 对 DP 1.2 转接线[iv]。

延伸阅读

1. USB-C 对 Display Port DP 转接线列表（支持 4K 60Hz 高清传输）。
2. USB-C 对 HDMI 2.0 转接线。
3. 苹果官方 USB-C Digital AV 多埠转接器（输出格式达 1080p 60Hz 或 UHD 3840 x 2160，30Hz）。
4. Thunderbolt 对 Display Port DP 转接线。
